220KV變電站消防蓄水給水集中智能控制系統相關屏柜介紹

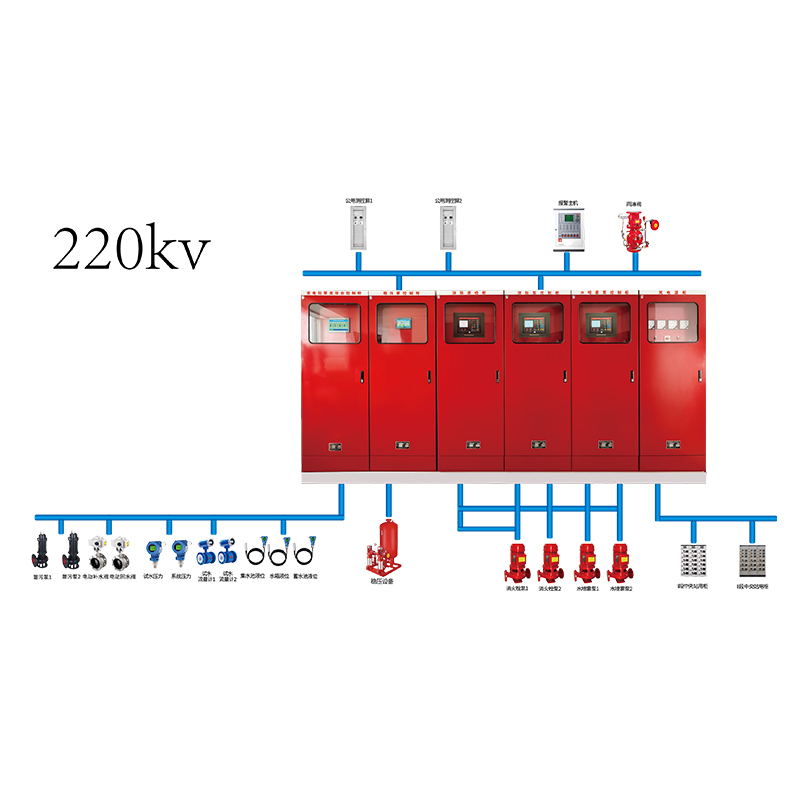

220KV變電站消防蓄水給水集中智能控制系統共設置6面柜，其中，消防相關屏柜5面，包括：雙電源切換柜、消防泵控制柜、穩壓泵控制柜、巡檢柜、水噴霧消防泵控制柜；非消防相關屏柜1面，包括：泵房綜合控制柜。以上屏柜通常設置于綜合泵房控制室。
控制系統工作原理及功能：
1)雙電源柜：消防控制系統引接兩路獨立的站用電源，經雙電源切換后，通過柜頂交流電源母線為所有消防相關設備供電，并為消防輔控設備提供DV24V電源。
2))消防泵控制柜功能：2臺消防泵互為備用；當出水管壓力降低至0.34MPa（壓力可設置）時，消防泵自動投入；消防泵啟動信號、消防泵控制回路故障、手自動狀態信號同時發送至公用測控屏及火災報警輔控系統；消防水泵可以就地及遠程控制，但需要手動停泵。控制柜具有機械應急啟動功能，緊急情況下，現場操作人員可以通過機械應急啟動柜裝置緊急啟動任意一臺消防泵
3)水噴霧消防泵控制柜實現如下功能：2臺水噴霧消防泵互為備用；當站區主變發生火災時，雨淋閥開啟，壓力開關發出信號，啟動1臺水噴霧消防泵，同時將水噴霧消防泵緊急運行信號發送至監控后臺；水噴霧消防泵可以就地及遠程控制，但需要手動停泵。
4)穩壓泵控制柜功能：采用PLC觸摸屏人機界面，2臺穩壓泵互為備用；當出水管壓力（采用模擬量或者開關量）降低至啟泵設定值時，穩壓泵自動投入；當出水管壓力升高至停泵設定值并維持60s（時間可設置）后，穩壓泵自動停止；消防泵啟動后，穩壓泵自動停止，直到消防泵停止運轉，手動恢復穩壓泵控制功能。穩壓泵任意一臺的手自動狀態、運行、故障、過載信號以及水箱液位及管道系統壓力上傳至公用測控屏。
5)巡檢柜功能：巡檢柜可以實現定期對消防水泵的低頻巡檢。
6)泵房綜合控制柜功能：1.消防蓄水池、集水池及消防水箱的水位監控，以及將實時水位及高低液位報警狀態上傳監控后臺。2.對站內水工輔控設備的監控，如系統壓力、流量等數據上傳。3.集水池泵、溢流井泵、深井泵等受控設備的控制與監控。4、控制蓄水閥以保證水池的水量，當水池液位低于設定水位時，發出信號開啟電動球閥，實現消防水池自動補水；當水池液位高于設定水位時，發出信號關閉電動球閥。當蓄水池液位高于或者低于報警水位時，報警信號傳至有人值守的場所，當蓄水池水位低于最低水位時，可手動或自動停止消防泵運行。
